D-FLEX

D フレックス

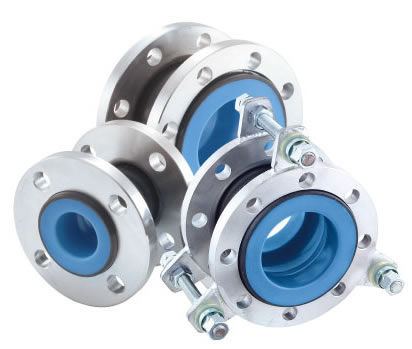

フッ素樹脂の外面に合成ゴムを被覆した球形フレキシブルジョイント

接液部がフッ素樹脂のため、耐熱性、耐薬品性に優れ、同時に揆水性、揆油性、非粘着性などの特性を持つ

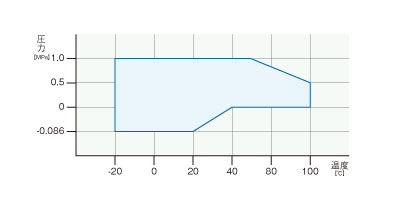

使用範囲（圧力、温度）

■最高使用圧力・最高使用温度が使用範囲内であることを
　 確認の上ご使用下さい。

■最高使用圧力 ： 1.0MPa （但し、上記使用範囲グラフによる。）

■最高使用温度 ： 100℃ （但し、上記使用範囲グラフによる。）

■流体が気体の場合は、最高使用圧力が変わりますので
　 お問い合わせ下さい。

1.加圧・増圧給水ポンプのデリバリ側等、圧力変動の繰返しが
　 頻繁に発生する箇所には使用出来ません。

2.材質の特性上シール性が低下する可能性があります。
　 この場合は増し締めを行うかガスケットをご使用下さい。

取り扱い上のご注意

■当製品は、内圧の負荷により反力が生じます。
　 取付配管等には固定点、サポート等が必要となります。

■その他の取扱い上のご注意をご参照下さい。

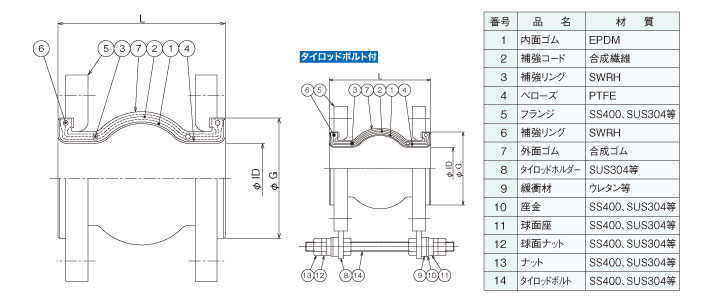

構　造

■標準品はJIS10Kフランジを使用。JIS5K、JIS20K、上水、JPI、ANSI等の各規格フランジも対応可能です。

■フランジの材質は、標準品SS400、SUS304の他に、SUS316、SUS316L、S25C、塩ビ等も対応可能です。

■SS400のフランジはユニクロメッキ・溶融亜鉛メッキ（Znメッキ）及び塗装品が対応可能です。

■塩ビフランジについては「取り扱い上のご注意」をご参照下さい。

■タイロッドボルト付も製作可能です。
（D-FLEX用タイロッドボルトには球面座、球面ナット、緩衝材緩衝材が標準装備されています。）

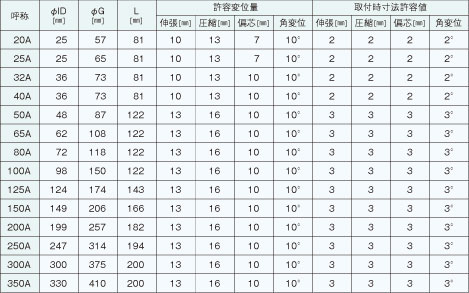

寸法及び許容変位量

■各変位は許容変位量の範囲でご使用下さい。

■取付時寸法許容値は許容変位量に含まれますので
　 注意して下さい。
　 （許容変位量=取付時変位量+稼働変位量）

■表中に示す各変位量は、単独変位の場合を示しますので　 　 複合変位の場合は補正を要します。
　 補正方法についてはP25をご参照下さい。

■表中のφG寸法は、JIS10Kフランジ使用の場合の
　 標準寸法となります。
