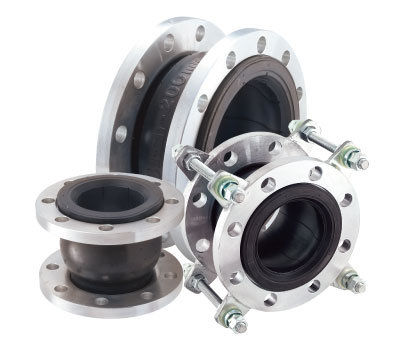

振動吸収 配管の伸縮・変位の吸収 すぐれた防振効果と耐圧性

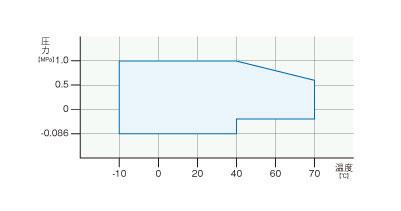

■最高使用圧力・最高使用温度が使用範囲内であることを
確認の上ご使用下さい。
■最高使用圧力 ： 1.0MPa （但し、上記使用範囲グラフによる。）
■最高使用温度 ： 70℃ （但し、上記使用範囲グラフによる。）
■使用圧力が負圧（マイナス圧）の場合は、埋ゴムタイプを
ご使用下さい。
■流体が気体の場合は、最高使用圧力が変わりますので
お問い合わせ下さい。
■汚水・粉体などの流体は山部に溜まりやすい為、
埋ゴムタイプを推奨致します。
1.給湯配管には、使用出来ません。（D-FLEXをご使用下さい。）
2.プール用水には、使用出来ません。
（プール用水等の循環ポンプ周りには、D-FLEXをご使用下さい。)
3.加圧・増圧給水ポンプのデリバリ側等、圧力変動の繰返しが
頻繁に発生する箇所には使用出来ません。
4.基本的にゴムの弾力性を劣化させる恐れのある流体及び
取付箇所では使用は出来ません。使用には検討が必要ですので
別途ご相談下さい。
■当製品は、内圧の負荷により反力が生じます。
取付配管等には固定点、サポート等が必要となります。
■その他の取扱い上のご注意をご参照下さい。
■標準品はJIS10Kフランジを使用。JIS5K、JIS20K、上水、JPI、ANSI等の各規格フランジも対応可能です。
■フランジの材質は、標準品SS400、SUS304の他に、SUS316、SUS316L、S25C、塩ビ等も対応可能です。
■SS400のフランジはユニクロメッキ・溶融亜鉛メッキ（Znメッキ）及び塗装品が対応可能です。
■塩ビフランジについては「取り扱い上のご注意」をご参照下さい。

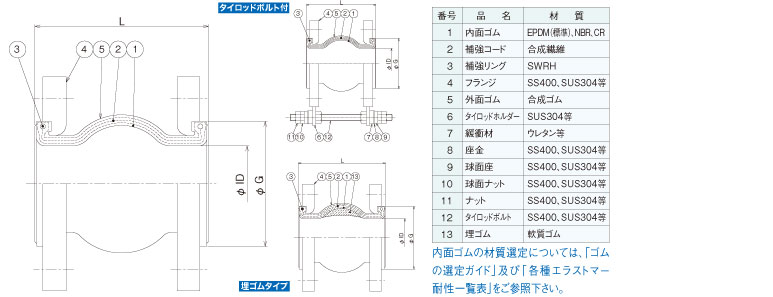

■タイロッドボルト付も製作可能です。（F-FLEX用タイロッドボルトには球面座、球面ナット、緩衝材が標準装備されています。）
■各変位は許容変位量の範囲でご使用下さい。
■取付時寸法許容値は許容変位量に含まれますので
注意して下さい。
（許容変位量=取付時変位量+稼働変位量）

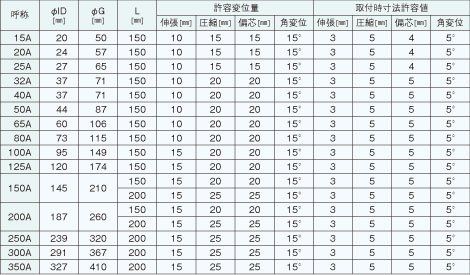

■表中に示す各変位量は、単独変位の場合を示しますので
複合変位の場合は補正を要します。
■埋ゴムタイプの場合は上記サイズ表の許容変位量及び取
付時寸法許容値に圧縮・偏芯・角変位の場合は0.5、伸張の
場合は0.6をかけて算出して下さい。
■表中のφG寸法は、JIS10Kフランジ使用の場合の標準寸法
となります。
F-FLEXは、上記サイズ表記載以外にも400A〜500A迄製作可能ですのでお問い合せ下さい。
